| 技術參數 | 性能指標 | |
| 整機性能 | 大臂長度 | 4600 |
| 二臂長度 | 2500 | |
| 最遠工作距離 | 9090 | |
| 最大垂直工作距離 | 7145 | |
| 最大工作深度 | 6760 | |
| 工作臂主梁結構形式 | 大尺寸箱式設計,使用高抗拉強度碳鋼Q345B焊接 | |
| 整機重量 | 3100 | |
| 回轉機構 | 采用回轉支承式,回轉角度360° | |
| 液壓系統 | 主泵 | 軸向柱塞變量泵 |
| 主閥 | 電控比例多路閥 | |
| 電機功率 | 30kW 380V 50Hz 星三角啟動帶啟動保護 | |
| 系統最大工作壓力 | 23MPa | |
| 系統最大流量 | 105L/min | |
| 油箱容積 | 370L | |
| 液壓油過濾器 | 三級過濾:吸油、高壓、回油過濾 | |
| 液壓油散熱器 | 匹配大功率風冷冷卻器 | |
| 液壓錘 | 液壓錘型號 | HC100 |
| 液壓錘工作壓力 | 15-17MPa | |
| 液壓錘工作流量 | 80-110L/min | |
| 沖擊頻次 | 350-700bpm | |
| 液壓錘釬桿直徑 | φ100mm | |
| 適配液壓錘型號 | HC75/HC85/HC100/HC125 | |

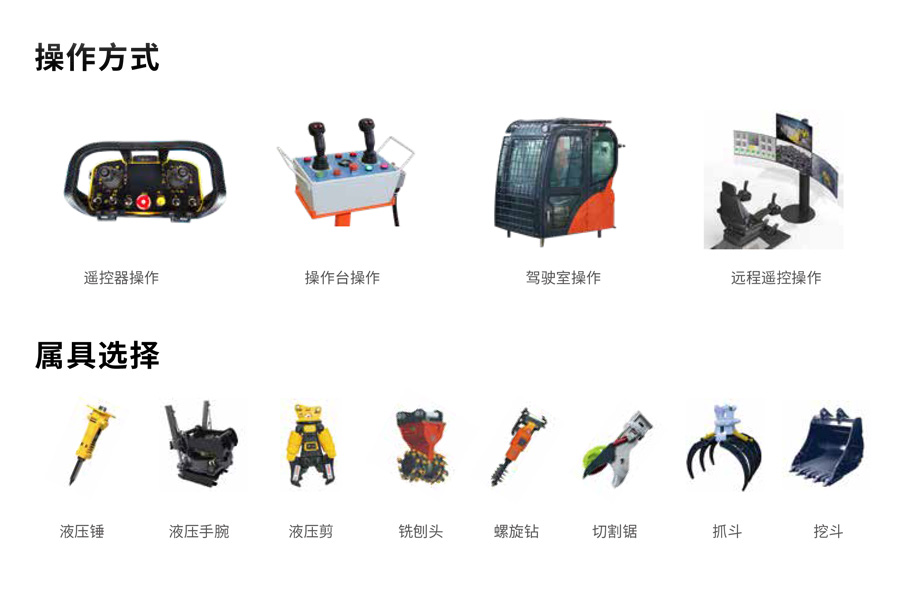

| 控制系統 | 控制方式 | 簡易操作手柄+應急機械手動+無線遙控+遠程操作系統 |
| 主電機防護等級 | IP55 | |
| 控制器防護等級 | IP67 | |

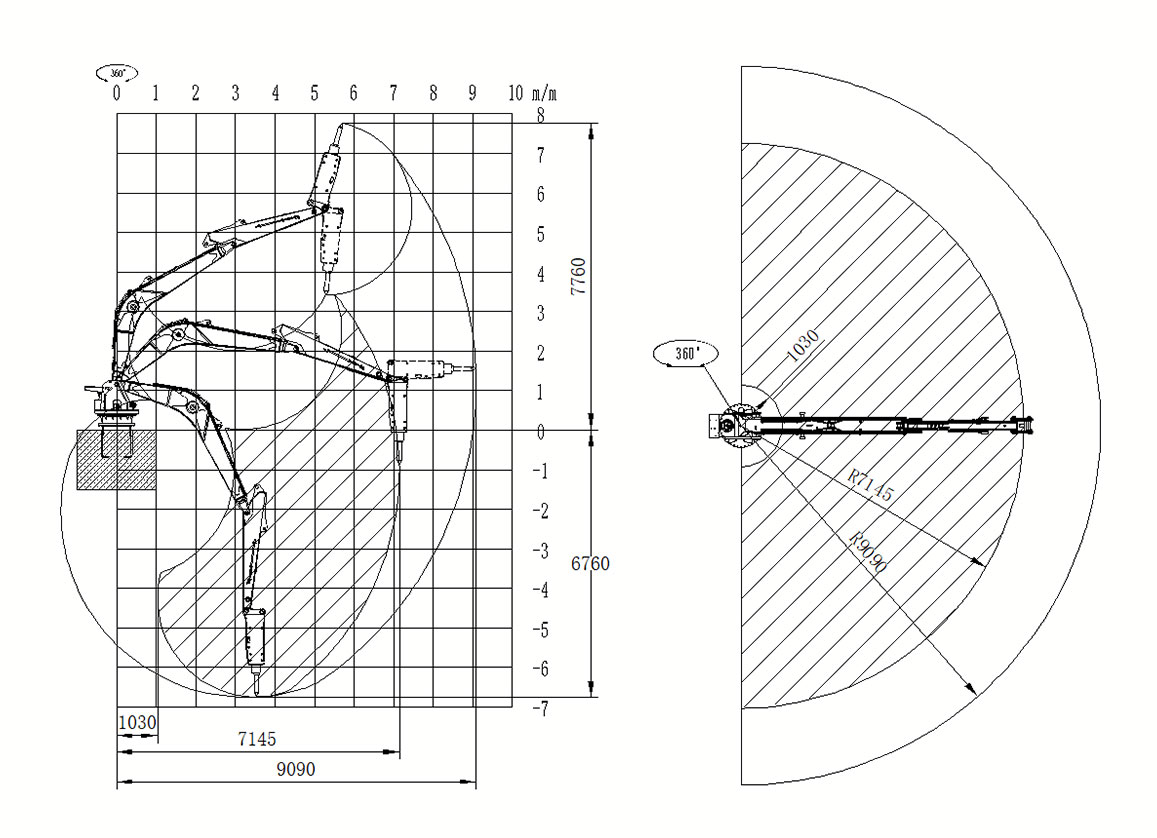

工作范圍圖
